Коротко: производство воздуховодов начинается не с резки металла, а с проверенной спецификации. Материал, толщина, сечение, тип соединения и состав фасонных изделий должны соответствовать проекту и условиям эксплуатации.
Что изготавливают на производстве

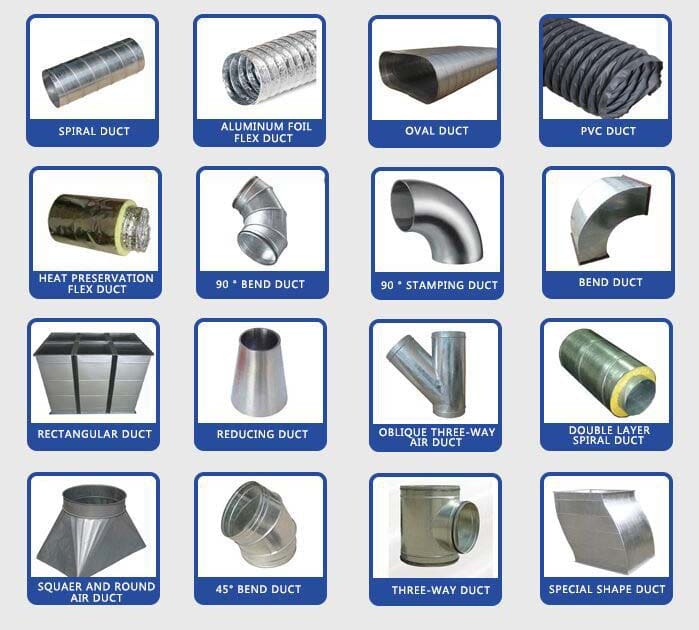

Для систем приточной, вытяжной и технологической вентиляции изготавливают прямые участки круглого и прямоугольного сечения, а также фасонные элементы:
- отводы и колена;
- переходы между сечениями и размерами;
- тройники, крестовины и врезки;
- ниппели, муфты, фланцы и заглушки;
- зонты, дефлекторы и элементы выброса воздуха;
- нестандартные изделия по чертежам или обмерам.
Чем точнее спецификация, тем меньше подгонки потребуется на объекте и тем ниже риск задержек при монтаже.
Какие данные нужны для расчёта заказа
- ведомость воздуховодов и фасонных изделий;
- форма и размеры сечений;
- материал и толщина металла;
- тип соединений и уплотнения;
- требования к теплоизоляции, огнезащите или покрытию;
- чертежи нестандартных деталей и расположение врезок;
- количество, маркировка по участкам, сроки и адрес доставки.
Если готовой ведомости нет, сначала выполняют обмер или проектирование. Изготовление «по приблизительным размерам» часто приводит к переделке переходов, отводов и узлов подключения оборудования.
Основные материалы
Оцинкованная сталь
Наиболее распространённый вариант для общеобменной вентиляции при условиях, допустимых для выбранной марки и толщины металла. Подходит для серийного изготовления круглых и прямоугольных изделий.
Нержавеющая сталь
Применяется при повышенных требованиях к коррозионной стойкости, гигиене или температуре. Марку стали выбирают по составу транспортируемой среды и требованиям проекта.
Чёрная сталь
Используется в отдельных промышленных, дымовых и специальных системах с предусмотренной защитой поверхности. Материал и покрытие нельзя назначать без учёта температуры, коррозионности и требований пожарной безопасности.
Этапы изготовления
- Проверка документации. Сверяют размеры, материалы, соединения и количество элементов.
- Раскрой. Листовой или рулонный металл режут по развёрткам с учётом припусков на соединения.
- Формование. Создают круглое или прямоугольное сечение, выполняют продольные и поперечные соединения.
- Изготовление фасонных частей. Собирают отводы, переходы, тройники и нестандартные узлы.
- Усиление и подготовка стыков. Устанавливают фланцы, ниппели, рёбра жёсткости и другие предусмотренные элементы.
- Контроль. Проверяют геометрию, качество соединений, комплектность и соответствие маркировке.
- Упаковка. Детали группируют по участкам системы, защищают кромки и готовят к перевозке.
От чего зависит стоимость
- вид и толщина металла;
- форма, размеры и общая площадь изделий;
- доля фасонных и нестандартных деталей;
- тип соединений, усиления и покрытий;
- серийность заказа и количество переналадок;
- требования к маркировке, упаковке и доставке;
- срочность производства.
Сравнивать цену только за квадратный метр некорректно: два заказа одинаковой площади могут значительно отличаться по числу отводов, переходов и трудоёмкости сборки.
Как проверить качество партии
- размеры и количество соответствуют ведомости;
- кромки безопасны для монтажа, соединения собраны без разрывов;
- фланцы и ниппели установлены ровно;
- прямоугольные изделия имеют предусмотренное усиление;
- на деталях есть понятная маркировка по участкам;
- упаковка не деформирует изделия при перевозке.
Нужен расчёт и производство комплекта?
Посмотрите каталог воздуховодов и фасонных изделий и руководство о том, как выбрать воздуховоды. Мы можем выполнить проектирование, монтаж и расчёт заказа по спецификации.
