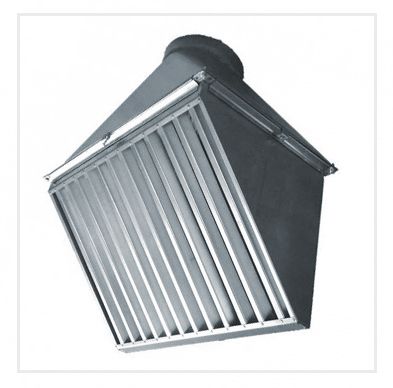

Панель Чернобережского, панель равномерного всасывания







Панели Чернобережского

и панели равномерного всасывания

Профессиональные решения для местной вентиляции и аспирации промышленных производств

  ventpromklimat.ru  |  ventpromklimat@mail.ru  |  +7 844 298-22-47



О нашей компании

Мы — специализированное предприятие по производству панелей равномерного всасывания, известных в профессиональной среде как панели Чернобережского. Наша компания обеспечивает полный производственный цикл: от инженерного расчёта и проектирования под параметры конкретного технологического процесса до изготовления.

За годы работы мы накопили обширный опыт поставок оборудования для машиностроительных предприятий, металлообрабатывающих производств, окрасочных линий, деревообрабатывающих цехов, химических лабораторий и пищевых производств по всей территории России и стран СНГ. Каждое изделие проходит контроль качества и сопровождается технической документацией.

Мы производим и поставляем панели Чернобережского любых типоразмеров под нестандартные задачи — свяжитесь с нами для получения индивидуального расчёта и коммерческого предложения.

Что такое панель Чернобережского

История и происхождение

Панель равномерного всасывания, получившая широкое распространение под именем изобретателя — советского учёного и инженера В. В. Чернобережского, — является одним из наиболее эффективных устройств местной вытяжной вентиляции. Разработанная в середине XX века, конструкция и по сей день остаётся актуальной и востребованной на современных промышленных предприятиях, поскольку в своё время была теоретически обоснована и экспериментально подтверждена как оптимальная для задержания и удаления вредных выделений непосредственно у источника.

Принципиальное отличие панели Чернобережского от обычного бортового отсоса или вытяжного зонта состоит в том, что она создаёт равномерное поле скоростей всасывания по всей рабочей поверхности вне зависимости от расстояния до воздухоприёмного отверстия. Это достигается специальной конструкцией перфорированной или щелевой лицевой поверхности в сочетании с выравнивающей камерой.

Физический принцип равномерного всасывания

Обычный вытяжной воздухоприёмник (зонт, фланец, щель) создаёт неравномерное поле скоростей: скорость всасывания резко убывает с расстоянием и максимальна вблизи центра воздухоприёмника. В результате в зонах, удалённых от центра, захват вредных выделений оказывается недостаточным, и часть загрязнённого воздуха попадает в дыхательную зону работника.

Панель Чернобережского решает эту проблему принципиально иным образом. Конструкция состоит из двух основных элементов: выравнивающей камеры (плену́ма) и распределительной перфорированной или многощелевой фронтальной пластины. Воздух, поступающий в пленум через соединительный патрубок, равномерно распределяется по всему объёму камеры. Перфорированная пластина создаёт аэродинамическое сопротивление, обеспечивающее выравнивание давления по всей площади и, следовательно, равномерную скорость всасывания на рабочей поверхности. В результате зона эффективного захвата вредных выделений значительно расширяется, а минимально необходимый расход воздуха для обеспечения нормируемых концентраций на рабочем месте существенно снижается.

Ключевое преимущество: при равном расходе воздуха панель Чернобережского улавливает вредные выделения в 1,5–2,5 раза эффективнее, чем традиционный вытяжной зонт или бортовой отсос аналогичных габаритов.

Нормативная база

Применение панелей равномерного всасывания регламентируется следующими нормативными документами:

•      ГОСТ 12.4.021-75 «ССБТ. Системы вентиляционные. Общие требования».

•      СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» (актуализированный СНиП 41-01-2003).

•      Руководство по проектированию промышленной вентиляции (ЦНИИПромзданий, Москва).

•      Справочник проектировщика «Внутренние санитарно-технические устройства», ч. III, Вентиляция и кондиционирование воздуха.

•      Методические рекомендации по расчёту местных отсосов типа «панель равномерного всасывания» (НИИОТиЗ).



Конструкция и типоразмеры

Основные конструктивные элементы

Стандартная панель Чернобережского состоит из следующих элементов:

•      Корпус (пленум) — сварная коробчатая камера из листовой оцинкованной стали (ГОСТ 14918) толщиной 0,8–1,5 мм или нержавеющей стали марки 12Х18Н10Т (AISI 304/316) толщиной 1,0–1,5 мм. Глубина пленума рассчитывается исходя из требуемого перепада давления выравнивания.

•      Перфорированная фронтальная пластина — основной рабочий элемент, создающий гидравлическое сопротивление и обеспечивающий равномерность всасывания. Диаметр перфорационных отверстий: 3–8 мм; коэффициент живого сечения: 20–40% (определяется расчётом).

•      Патрубок присоединения — фланцевый или бесфланцевый, диаметром от 100 до 500 мм, расположен по центру задней стенки или сверху (в зависимости от исполнения).

•      Монтажные кронштейны — регулируемые консольные кронштейны для крепления к стене, колонне или технологическому оборудованию, с возможностью изменения угла наклона панели.

•      Уплотнения и фланцы — для герметичного присоединения к воздуховоду системы местной вытяжной вентиляции.

Материальное исполнение



Таблица 1. Материальные исполнения панелей Чернобережского

Исполнение	Материал корпуса	Толщина, мм	Область применения
Стандарт (ОЦ)	Оцинк. сталь ГОСТ 14918	0,8–1,0	Машиностроение, сварка, сборка
Нержавеющее (НЖ)	AISI 304 (12Х18Н10Т)	1,0–1,5	Пищевое, фармацевтическое, хим.
Кислотостойкое (КС)	AISI 316L (03Х17Н14М3)	1,0–1,5	Травление, гальваника, кислоты
Жаростойкое (ЖС)	Нерж. сталь + изоляция	1,5–2,0	Литьё, термообработка, пайка
Антистатическое (АС)	Сталь + антист. покрытие	1,0	Окраска, взрывоопасные среды
Полипропиленовое (ПП)	Полипропилен PP-H	4,0–6,0	Агрессивные газы, кислоты, щёлочи



Стандартный типоразмерный ряд



Таблица 2. Типоразмерный ряд панелей (B × H, мм) и присоединительные патрубки

Ширина B, мм	Высота H, мм	Диаметр патрубка, мм	Макс. расход, м³/ч	Масса, кг (ОЦ)
400	400	160	900	4,2
500	500	200	1 500	6,1
600	600	250	2 200	8,4
800	600	315	3 200	11,2
1000	800	400	5 500	16,8
1200	800	400	6 500	19,5
1500	1000	500	10 000	28,3
2000	1000	2×400	13 500	38,0



Нестандартные типоразмеры, двойные и составные панели, исполнение с двумя патрубками — по индивидуальному заказу. Срок изготовления нестандартных изделий — 10–20 рабочих дней.

Области применения

Металлообработка и машиностроение

Наиболее распространённое применение панелей Чернобережского — местная вытяжная вентиляция рабочих мест при механической обработке металла (токарные, фрезерные, шлифовальные станки), сварке (ручная дуговая, MIG/MAG, TIG), пайке, нанесении покрытий. Сварочный аэрозоль содержит соединения марганца, хрома, никеля, фторидов и других токсичных веществ. Панель, установленная за рабочей зоной, обеспечивает захват загрязнённого воздуха в направлении, противоположном дыхательной зоне сварщика, без создания некомфортного сквозняка.

Для сварочных постов рекомендуются панели исполнения ОЦ или НЖ шириной 600–1200 мм, высотой 600–800 мм, устанавливаемые вертикально за источником выделений на расстоянии 150–400 мм. Скорость всасывания на лицевой поверхности: 1,0–1,5 м/с.

Гальваническое и химическое производство

В гальванических цехах, на участках травления, хромирования и нанесения гальванопокрытий выделяются пары кислот, щелочей, цианидов и хромовый туман — одни из наиболее агрессивных и токсичных промышленных загрязнителей. Для таких применений используются панели в кислотостойком (AISI 316L) или полипропиленовом исполнении. Панели устанавливаются вдоль бортов ванн или над рабочей зоной, образуя систему, улавливающую испарения непосредственно у зеркала ванны.

Деревообработка и мебельное производство

Деревообрабатывающая промышленность является источником интенсивной древесной пыли, которая при концентрации свыше 12 г/м³ образует взрывоопасные смеси. Панели Чернобережского применяются у форматно-раскроечных, фрезерных, шлифовальных и копировальных станков, а также на участках ручной обработки. Требуемые скорости всасывания: 2,0–3,0 м/с; материал — оцинкованная или антистатическая сталь.

Окраска и нанесение покрытий

В окрасочных кабинах и на открытых окрасочных постах панели равномерного всасывания устанавливаются в качестве торцевых стенок, обеспечивая равномерный фронтальный поток воздуха, уводящий пары растворителей, аэрозоль краски и изоцианаты от работника. Для этих применений обязательно антистатическое исполнение и наличие взрывозащищённых присоединительных фланцев.

Пищевое и фармацевтическое производство

В пищевой и фармацевтической промышленности требования к гигиене оборудования вентиляции особенно строги. Панели в исполнении AISI 304 или AISI 316L с зеркальной или матовой полированной поверхностью не содержат застойных зон и легко поддаются санитарной обработке. Они применяются над технологическими линиями розлива, фасовки, смешивания и таблетирования для удаления паров спиртов, растворителей, ароматических соединений и фармацевтической пыли.

Лаборатории и учебные заведения

В химических и аналитических лабораториях панели Чернобережского устанавливаются у лабораторных столов, вытяжных шкафов и постов работы с реагентами. Небольшие типоразмеры (400×400, 500×500 мм) позволяют встроить их в любое лабораторное пространство, обеспечивая защиту персонала при работе с летучими химическими веществами без необходимости использования громоздких вытяжных шкафов.



Методика расчёта и проектирования

Основные расчётные параметры

Подбор панели Чернобережского для конкретного применения производится исходя из следующих параметров:

•      Вид и интенсивность выделений: масса выделяемого вещества в единицу времени (г/с или кг/ч).

•      Нормируемая концентрация вредного вещества в рабочей зоне (ПДК рабочей зоны по ГОСТ 12.1.005-88, ГН 2.2.5.3532-18).

•      Геометрия источника выделений: размеры, расположение относительно рабочего места.

•      Скорость и направление конвективных потоков от источника (тепловой конвекции, технологических движений).

•      Расположение панели относительно источника: расстояние, угол установки.

Формулы расчёта расхода воздуха

Для панели Чернобережского, установленной в вертикальной плоскости за источником выделений, расход воздуха L (м³/ч) определяется по формуле Д. А. Алексеева и В. В. Чернобережского:



L = 3 600 · Vx · Fx · Kн

где Vx — требуемая скорость всасывания в контрольном сечении, м/с; Fx — площадь контрольного сечения (зоны захвата), м²; Kн — коэффициент неравномерности (для панели равномерного всасывания Kн ≈ 1,0; для обычного зонта Kн = 1,6–2,2).

Площадь лицевой поверхности панели Sп, м², и скорость на рабочей поверхности Vп определяются из условия:



Vп = L / (3 600 · Sп) = 0,5 — 2,5 м/с

Рекомендуемая скорость на лицевой поверхности: 0,8–1,5 м/с для задач с малой и средней токсичностью, 1,5–2,5 м/с для высокотоксичных веществ (1-й и 2-й классы опасности по ГОСТ 12.1.007). Скорость в контрольной точке (на расстоянии X от панели) для равномерного всасывания убывает приблизительно по закону:



Vx / Vп = 1 / (1 + (X/0,9·√Sп)²)

что обеспечивает примерно двукратное преимущество перед точечным всасыванием при равных расходах воздуха.

Наши инженеры выполняют бесплатный аэродинамический расчёт под параметры вашего производства. Для расчёта достаточно предоставить: тип выделяемого вещества, интенсивность выделений, геометрию рабочего места и класс опасности.

Гидравлический расчёт

Потери давления в панели (аэродинамическое сопротивление) складываются из потерь в пленуме и потерь на перфорированной пластине. Для стандартных исполнений с коэффициентом живого сечения 25–30% начальное сопротивление составляет 30–80 Па при скорости на лицевой поверхности 1,0–2,0 м/с. Эти значения необходимо учитывать при подборе вентилятора системы местной вытяжной вентиляции.



Таблица 3. Ориентировочное аэродинамическое сопротивление панелей

Скорость на лицевой пов-ти, м/с	Коэфф. живого сечения 20%	Коэфф. живого сечения 25%	Коэфф. живого сечения 30%
0,8	28 Па	18 Па	12 Па
1,0	44 Па	28 Па	19 Па
1,5	98 Па	63 Па	44 Па
2,0	175 Па	112 Па	78 Па
2,5	274 Па	175 Па	122 Па



Монтаж и эксплуатация

Рекомендации по монтажу

Эффективность панели Чернобережского в значительной мере зависит от правильного выбора места установки и ориентации относительно источника выделений. Основные правила:

•      Панель должна располагаться ЗА источником выделений (по отношению к работнику), в плоскости, параллельной или слегка наклонённой к направлению конвективного потока от источника.

•      Оптимальное расстояние от лицевой поверхности панели до источника — 0,2–0,5 B (где B — ширина панели). При больших расстояниях эффективность снижается.

•      Нижний край панели должен быть на уровне нижней границы зоны выделений или ниже неё.

•      Не рекомендуется устанавливать панель в зоне сквозняков или принудительного приточного потока, направленного в сторону панели: это разрушает зону захвата.

•      Соединение с воздуховодом должно обеспечивать плавное сужение; резкие повороты непосредственно за патрубком снижают равномерность всасывания.

•      Жёсткость воздуховода должна исключать передачу вибрации на панель.

Требования к монтажным конструкциям

Панели поставляются с монтажными кронштейнами, рассчитанными на нагрузку до 1,5-кратной массы изделия. Для крупногабаритных панелей (масса более 20 кг) рекомендуется применение дополнительных подвесных тяг из шпильки М10/М12. Опорные конструкции должны обеспечивать возможность регулировки угла наклона панели в диапазоне ±15° от вертикали.

Техническое обслуживание

Рекомендуемый регламент технического обслуживания:

•      Ежемесячно: визуальный осмотр состояния корпуса и крепёжных элементов, проверка герметичности фланцевого соединения с воздуховодом.

•      Каждые 3 месяца: очистка перфорированной пластины от отложений пыли и технологических загрязнений (при высокой запылённости — ежемесячно). Очистка производится щёткой, сжатым воздухом или промывкой (для нержавеющих исполнений).

•      Каждые 6 месяцев: измерение скорости всасывания на рабочей поверхности анемометром, сравнение с проектными данными. При снижении скорости более чем на 15% — диагностика системы вентиляции.

•      Ежегодно: полная проверка состояния сварных швов, покрытий и крепёжных деталей; при необходимости — восстановление лакокрасочного или цинкового покрытия.

Мы предлагаем сервисное обслуживание в рамках долгосрочных договоров: плановые проверки, чистка, аэродинамические измерения с составлением протоколов для контролирующих органов.

Сравнение с альтернативными устройствами

 Таблица 4. Сравнительный анализ устройств местной вытяжной вентиляции

Параметр	Панель Чернобережского	Вытяжной зонт	Бортовой отсос	Вытяжной шкаф
Равномерность всасывания	Высокая (Kн ≈ 1,0)	Низкая (Kн = 1,6–2,2)	Средняя (Kн = 1,2–1,5)	Высокая (замкн. объём)
Доступность рабочей зоны	Полная (открытый фронт)	Полная	Ограниченная (борта)	Минимальная
Расход воздуха на единицу площади захвата	Низкий	Высокий (+50–120%)	Средний (+20–40%)	Очень высокий
Чувствительность к сквознякам	Умеренная	Высокая	Средняя	Очень низкая
Универсальность установки	Высокая (стена, стойка, стол)	Потолок / стойка	Борт ванны / стол	Стационарный
Первоначальная стоимость	Средняя	Низкая	Низкая–средняя	Высокая
Эксплуатационные расходы (энергия)	Низкие	Высокие	Средние	Очень высокие



Как видно из сравнительной таблицы, панель Чернобережского занимает уникальную нишу: она обеспечивает наилучшее сочетание эффективности захвата вредных выделений и доступности рабочей зоны при минимальных эксплуатационных расходах. Именно поэтому она является предпочтительным решением для операций с открытыми источниками выделений, где применение вытяжного шкафа технологически невозможно.

Прайс-лист и условия поставки

Базовый прайс-лист (исполнение ОЦ, оцинкованная сталь)



Таблица 5. Ориентировочные цены на стандартные типоразмеры (руб., без НДС)

Типоразмер B×H, мм	Патрубок, мм	Цена ОЦ, руб.	Цена НЖ (AISI 304), руб.	Цена КС (AISI 316L), руб.
400 × 400	160	По запросу	По запросу	По запросу
500 × 500	200	По запросу	По запросу	По запросу
600 × 600	250	По запросу	По запросу	По запросу
800 × 600	315	По запросу	По запросу	По запросу
1000 × 800	400	По запросу	По запросу	По запросу
1200 × 800	400	По запросу	По запросу	По запросу
1500 × 1000	500	По запросу	По запросу	По запросу



Актуальные цены предоставляются по запросу — с учётом текущих цен на металл, объёма заказа и сроков поставки. Скидки от 5% при заказе от 5 единиц, от 10% при заказе от 20 единиц.

Условия поставки и оплаты

•      Срок изготовления стандартных типоразмеров: 5–10 рабочих дней со дня оплаты.

•      Срок изготовления нестандартных исполнений: 10–25 рабочих дней в зависимости от сложности.

•      Отгрузка: транспортными компаниями (СДЭК, Деловые Линии, ПЭК и др.) или самовывоз со склада производителя.

•      Упаковка: полиэтиленовая плёнка + картонные уголки; для крупных изделий — деревянные обрешётки.

•      Оплата: 100% предоплата или 50% аванс + 50% перед отгрузкой (для постоянных клиентов — отсрочка платежа 14/30 дней).

•      Форма оплаты: безналичный расчёт (НДС 20%), для физических лиц — по согласованию.

•      Гарантийный срок: 24 месяца с момента передачи изделия покупателю.



Дополнительные услуги

Инженерное проектирование и расчёт

Наш инженерный отдел выполняет полный комплекс проектных работ по системам местной вытяжной вентиляции с применением панелей Чернобережского:

•      Аэродинамический расчёт панелей под конкретный технологический процесс и тип загрязнителей.

•      Подбор вентилятора, воздуховодов, фильтров и других элементов системы.

•      Разработка рабочей документации в объёме раздела ОВ (отопление и вентиляция) по ГОСТ Р 21.1101.

•      Технологическая экспертиза действующих вентиляционных систем и разработка мероприятий по повышению эффективности.

Шеф-монтаж и ввод в эксплуатацию

Для клиентов, не располагающих собственным монтажным персоналом, мы предлагаем услуги шеф-монтажа: выезд нашего специалиста на объект для контроля монтажа, проверки правильности подключения и проведения пусконаладочных испытаний. По результатам составляется акт приёмки и протокол аэродинамических измерений.

Аэродинамические испытания и аттестация

Нами выполняются инструментальные замеры скоростей всасывания на лицевой поверхности панелей и в контрольных точках рабочей зоны. Результаты оформляются в виде протоколов установленного образца, необходимых для аттестации рабочих мест по условиям труда в соответствии с Федеральным законом № 426-ФЗ «О специальной оценке условий труда».

Модернизация и ретрофит

Если на вашем предприятии уже эксплуатируются устаревшие или малоэффективные устройства местной вентиляции — зонты, бортовые отсосы, неэффективные укрытия — мы готовы провести аудит и предложить замену на панели Чернобережского без замены существующих воздуховодов и вентиляторов. В ряде случаев это позволяет сократить расход вентиляционного воздуха и снизить потребление электроэнергии на 30–50%.

Примеры реализованных проектов

Машиностроительный завод — участок сварки

Задача: оснастить 24 сварочных поста местной вытяжной вентиляцией в новом сборочном цехе. Требование: ПДК сварочного аэрозоля по марганцу — не более 0,05 мг/м³.

Решение: поставлены 24 панели 800×600 мм в исполнении ОЦ с патрубком DN315, подключённые к централизованной системе вытяжной вентиляции через индивидуальные регулирующие клапаны с электроприводом. Расход воздуха на пост — 3 200 м³/ч.

Результат: по итогам инструментальных измерений концентрация марганца на рабочих местах составила 0,018–0,032 мг/м³ — более чем в 2 раза ниже ПДК. Срок реализации проекта: 4 недели.

Фармацевтическое предприятие — участок смешивания

Задача: обеспечить улавливание лекарственной пыли (API) у открытых смесителей с соблюдением требований GMP к конструкции вентиляционного оборудования.

Решение: поставлены 6 панелей 600×600 мм в исполнении AISI 316L с зеркальной полировкой Ra 0,8 мкм и фланцевым присоединением с прокладками из пищевой EPDM-резины. Конструкция прошла квалификацию IQ/OQ в рамках требований GMP.

Результат: снижение концентрации API в рабочей зоне с 0,8 мг/м³ до 0,06 мг/м³, что обеспечило соответствие требованиям EU GMP Annex 1.

Гальванический цех — ванны хромирования

Задача: замена устаревших бортовых отсосов на более эффективные устройства с сохранением существующей воздуховодной сети.

Решение: поставлены 8 панелей 1000×800 мм в исполнении AISI 316L с двойным патрубком DN400 для подключения к существующим коллекторам. Расчётный расход воздуха снижен с 12 000 м³/ч (бортовые отсосы) до 9 500 м³/ч (панели), что позволило уменьшить нагрузку на действующие вентиляторы.

Результат: концентрация хрома (VI) на рабочих местах снижена с 0,009 мг/м³ до 0,003 мг/м³ (ПДК = 0,01 мг/м³). Годовая экономия электроэнергии — около 45 000 кВт·ч.

Как сделать заказ

Порядок работы

Процесс заказа и поставки панелей Чернобережского занимает от 5 рабочих дней и включает следующие шаги:

1.    Заявка: направьте нам запрос по e-mail, телефону или через форму на сайте с указанием типоразмера, материала, количества и желаемых сроков.

2.    Расчёт и КП: наш менеджер свяжется с вами в течение 1 рабочего дня, при необходимости задаст уточняющие вопросы и направит коммерческое предложение с ценой и сроками.

3.    Согласование: при нестандартных параметрах согласовываются рабочие чертежи. Стандартные позиции запускаются в производство после подтверждения заказа и оплаты.

4.    Производство: изготовление, контроль качества, упаковка.

5.    Отгрузка: передача транспортной компании или самовывоз. Вам направляется уведомление с трек-номером и комплектом товаросопроводительных документов.



Что необходимо сообщить при заказе

•      Типоразмер (ширина × высота, мм) или параметры для расчёта (тип производства, вредное вещество, расстояние от панели до источника).

•      Материальное исполнение (ОЦ / НЖ 304 / НЖ 316L / ПП и др.).

•      Диаметр присоединительного патрубка (если отличается от стандартного).

•      Особые требования: угловые кронштейны, нестандартная перфорация, покраска в цвет RAL, исполнение IP для влажных помещений.

•      Количество, желаемые сроки и адрес доставки.



Контактная информация



Свяжитесь с нами — мы ответим в течение 1 рабочего дня

Телефон: +7 844 298 22-47     |     E-mail: ventpromklimat@mail.ru

Сайт: ventpromklimat.ru



Мы готовы выехать на ваш объект для обследования и разработки оптимального технического решения. Первичная консультация и расчёт — бесплатно.

---
