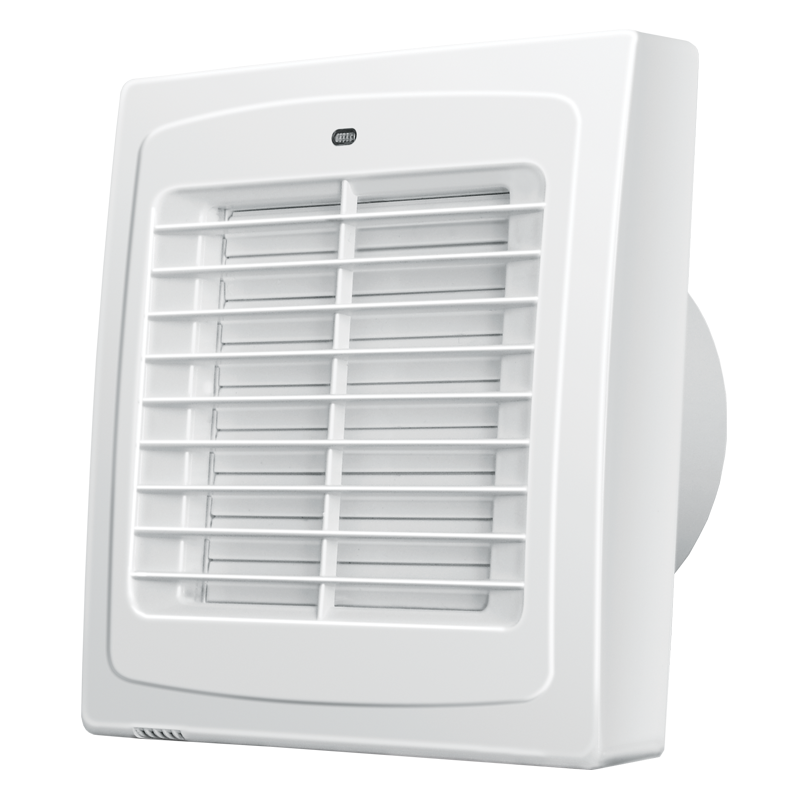

Вентилятор Blauberg Auto 150 H с датчиком влажности Волгоград

Технические параметры вентилятора

Чертеж и размеры

Схема подключения к напряжению

Подключение вентилятора с отдельным выключателем

Включение вентилятора можно производить от выключателя освещения, подключив его по схеме выше.

К вентилятору подводится:

• провод с постоянной фазой к клемме L
• провод с фазой от выключателя к клемме LT
• ноль к клемме N

Как это работает

Как устанавливается вентилятор

Вентилятор устанавливается в вытяжную вентиляционную шахту патрубком. При подборе вентилятора следует учитывать длину патрубка, чтобы патрубок не перекрывал вентиляционный вытяжной канал.

Вентилятор также можно установить в потолок, в таком случае патрубок вентилятора с помощью гибкого или пластикового воздуховода соединяют с шахтой. Если будет использоваться гибкий воздуховод, необходимо обеспечить надежную фиксацию воздуховода с помощью хомута. Все соединения вентилятора с воздуховодом рекомендуется герметизировать с помощью герметика.

Все вентиляторы этой серии являются осевыми. Поэтому они обладают низким напором и к ним нельзя подсоединять воздуховоды большой длины. Если вентиляционная шахта находится далеко от комнаты, где необходимо установить вентилятор, мы рекомендуем использовать другой тип вентилятора - центробежный канальный. Такие вентиляторы с двух сторон подсоединяются к воздуховоду, обладают хорошим напором. Со стороны помещения к воздуховоду подсоединяют вентиляционную решетку, выброс также производят в вентиляционную шахту.
