Воздухораспределитель эжекционный панельный ВЭПш Волгоград

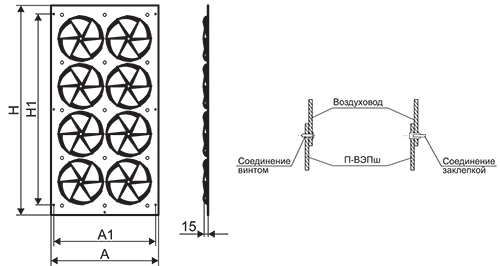

Воздухораспределительная панель П-ВЭПш

ВЭПш - панель воздухораспределительная с односторонней подачей воздуха для напольной установки в рабочей зоне и потолочной установки с вертикальным подводом воздуха через воздуховод прямоугольного сечения.

Технические характеристики

Пример обозначения:

Панель П-ВЭПш 2*2/278х296
                где:    Панель П-ВЭПш - тип воздухораспределителя;
                          2*2 - количество рядов и количество завихрителей в ряду;
                          278х296 - габаритные размеры панели (AxH), мм.

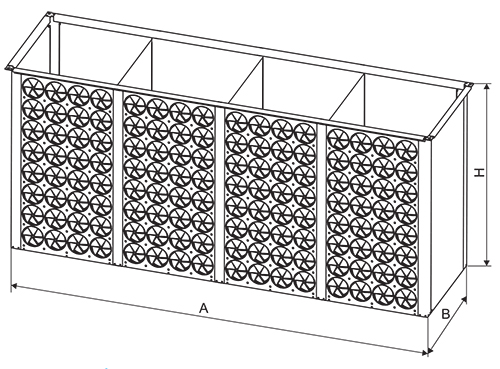

Воздухораспределители ВЭПш10-ВЭПш24

Воздухораспределитель состоит из воздухораздающей панели и короба, выполненных из оцинкованной стали. Панель П-ВЭПш10 имеет 16 закручивателей и 20 воздухораздающих отверстий. Расчетная площадь панели 0,25 м2. Панель П-ВЭПш11  имеет 32 закручивателя и 40 воздухораздающих отверстий. Расчетная площадь панели 0.5 м2.

Технические характеристики

Пример обозначения:

Воздухораспределитель ВЭПш11 500*500*1040
                где:    ВЭПш11 - тип воздухораспределителя;
                          500*500*1040 - габаритные размеры воздухораспределителя (AxBxH), мм.

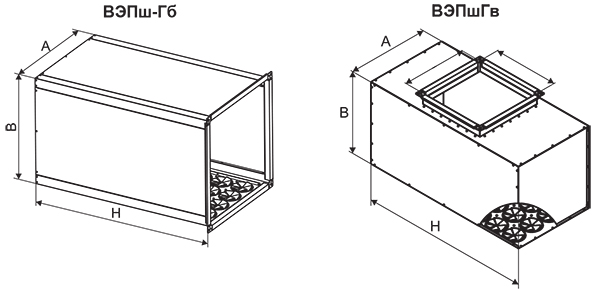

Воздухораспределители ВЭПш-Гб и ВЭПш-Гв

ВЭПш Гб - воздухораспределители потолочные с боковым подводом воздуха.
ВЭПш Гв - воздухораспределители потолочные с вертикальным подводом воздуха через воздуховод прямоугольного сечения.

Технические характеристики

Пример обозначения:

Воздухораспределитель ВЭПш11Гб 550*550*1040
                где:    ВЭПш11Гб - тип воздухораспределителя;
                          550*550*1040 - габаритные размеры воздухораспределителя (AxBxH), мм.

Воздухораспределители ВЭПш-Д и ВЭПш-Т

Воздухораспределители типа ВЭПш могут изготавливаться с двухсторонней (ВЭПш-Д) и трехсторонней (ВЭПш-Т) подачей воздуха. Воздухораспределители могут состоять из нескольких панелей ВЭПш-11.

Технические характеристики

Пример обозначения:

Воздухораспределитель ВЭПш-Д 500*500*1040
                где:    ВЭПш-Д - тип воздухораспределителя;
                          500*500*1040 - габаритные размеры воздухораспределителя (AxBxH), мм.

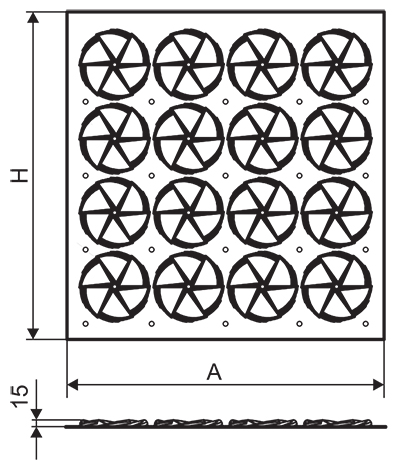

Воздухораспределители П-ВЭПш10У и П-ВЭПш11У

ВЭПшУ - панель воздухораспределительная универсальная с односторонней подачей воздуха предназначены для установки в металлические воздуховоды и в строительные конструкции для подачи приточного воздуха системами вентиляции, воздушного отопления и кондиционирования в рабочую зону производственных помещений с избытком тепла, а также на любом уровне производственных, общественных и лабораторных помещений высотой до 4 м.

Технические характеристики

Пример обозначения:

Панель П-ВЭПш10У 4*4/523*540
              где:    Панель П-ВЭПш10У - тип универсального воздухораспределителя;
                        1*2 - количество рядов и количество завихрителей в ряду;
                         523*540 - габаритные размеры панели (AxH), мм.
