Описание

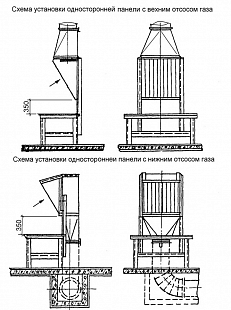

Панели равномерного всасывания или панель Чернобережского разработаны для удаления вредных выделений при сварке изделий на стационарных местах. Приведены конструкции односторонних и двухсторонних панелей трех наиболее применяемых типоразмеров панелей как с верхним, так и с нижним забором воздуха 600х645, 750х645, 900х645.

Панель Чернобережского

Живое сечение составляет 22,5% от фронтального сечения панели. Скорость воздуха в живом сечении рекомендуется применять в пределах 3-4м/сек, при этом объем воздуха, удаляемого с м2 фронтального сечения панели должен составлять 3300м3 /час. Коэффициент местного сопротивления панели §=1. Угол наклона воздухозаборной плоскости панели к вертикали составляет 35°, что существенно снижает неравномерность забора удаляемого воздуха по всей фронтальной плоскости панели.

Всасывающая решетка предусмотрена сварной из отдельных гнутых перьев. Возможно изготовление панели равномерного всасывания для удаления вредных веществ в зоне заливки литейных конвейеров по типу серии 4.904-45, принцип работы которой аналогичен. Разница в габаритных размерах и толщине металла.

Технические характеристики панелей равномерного всасывания

Наименование	Размер решетки панели АхВ,мм	Площадь живого сечения решетки F, мм	Размер D, мм	Вес, кг
1П6	600х645	0,086	280	35,7
2П6	600х645	0,086	280	35,7
1П7,5	750х645	0,11	315	41,3
2П7,5	750х645	0,11	315	41,3
1П9	900х645	0,13	315	46,6
2П9	900х645	0,13	315	46,6
3П6	600х645	0,172	400	51,7
4П6	600х645	0,172	400	51,7
3П7,5	750х645	0,22	400	56,1
4П7,5	750х645	0,22	400	56,1
3П9	900х645	0,26	450	68,2
4П9	900х645	0,26	450	68,2
