Симисторные регуляторы скорости СРМ 2,5щ и СРМ 5щ Волгоград

Раздел:

Автоматика

Цена:

от 1700 р.

Заказать товар Задать вопрос

Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа

Описание

Пластмассовый корпус на DIN-рейку
Плавное регулирование скоростью вращения
Управление внешним сигналом 0-10 В

ПРИМЕНЕНИЕ

СРМ 5 и СРМ 2,5 предназначены для управления скоростными режимами в вентиляции канального типа. Основная работа ведется на основе изменения выходного напряжения посредством симистора. Регулирование происходит в пределах от 100 до 220В также и от внешнего сигнала мощностью от 0 до 10 В. Эти элементы можно купить в Ростове в нашей компании Завод вентиляции Вентпром по доступной цене для установки в щитовое пространство.

Режимы работы

Возможны два режима управления вентилятором:

локальный — вентилятор управляется с лицевой панели регулятора, устанавливается при изготовлении

дистанционный — управление числом оборотов вентилятора подаваемым внешним напряжением

0-10 В или переменным резистором 4,7 - 10 кОм. Недопустимо одновременное подключение сопротивления и сигнала 0-10 В.

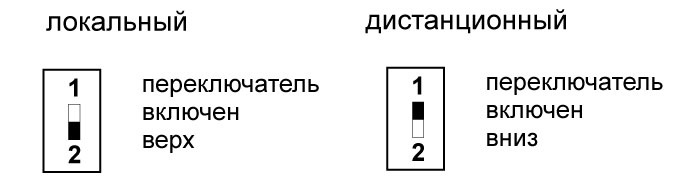

Задание необходимого режима работы производится переключателем на лицевой панели регулятора:

Напряжение питания: 220 В ± 15%
Подаваемое напряжение на двигатель вентилятора: от 100 до 220 В
Рабочая температура: от 0 до 40 °С Класс защиты: IP20
Монтаж: на DIN-рейку
Присоединение: через зажимы для гибких проводов сечением до 2,5 мм2
Усилие затяжки: 0,3 Н∗м
Для внешнего сигнала 0-10 В: 0 В - 100 В питания, сигнал 10 В - питание 220 В

Входы СРМ2,5щ:

1, 2 — питание 220 В, контакт 2 нейтраль

5, 6, 7 и 8 — переменный резистор или сигнал 0-10 В контакт 7 земля

Выходы СРМ2,5щ:

3, 4 — выходное напряжение, контакт 3 нейтраль

Входы СРМ5щ:

4, 5 — питание 220 В, контакт 5 нейтраль

14, 15, 16 и 17 — переменный резистор или сигнал 0-10 В

контакт 16 земля

Выходы СРМ5щ:

6, 7 — выходное напряжение, контакт 6 нейтраль

Наименование регулятора	Максимальный рабочий ток, А	Габаритные размеры, мм	Вес, кг
СРМ2,5щ	2,5	35х90х58	0,16
СРМ5щ	5	71х80х67	0,2

Схема подключения СРМ2,5щ, локальный режим работы

Q1 - автоматический выключатель iK60 2П 4A C М1 - двигатель вентилятора на 220 В

А1 - регулятор скорости СРМ2,5щ

Режим работы локальный, переключатель в положении 1, управление от ручки на лицевой панели

Схема подключения СРМ2,5щ, дистанционный режим работы

Q1 - автоматический выключатель iK60 2П 4A C М1 - двигатель вентилятора на 220 В

А1 - регулятор скорости СРМ2,5щ

Режим работы дистанционный, переключатель в положении 2, управление от внешнего резистора 4,7 - 10 кОм или от сигнала 0-10 В.

Схема подключения СРМ5щ, локальный режим работы

Q1 - автоматический выключатель iK60 2П 6A C; М1 - двигатель вентилятора на 220 В;

А1 - регулятор скорости СРМ5щ.

Режим работы локальный, переключатель в положении 1, управление от ручки СКОРОСТЬ.

Схема подключения СРМ5щ, дистанционный режим работы

Q1 - автоматический выключатель iK60 2П 6A C; М1 - двигатель вентилятора на 220 В;

А1 - регулятор скорости СРМ5щ.

Режим работы дистанционный, переключатель в положении 2, управление от внешнего резистора 4,7 - 10 кОм или от сигнала 0-10 В
