Частотный преобразователь ATV212 Волгоград

ПРИМЕНЕНИЕ

Преобразователь частоты ATV212 необходим для управления двигателями с трехфазным напряжением асинхронного типа, мощность которого от 0,75 до 75кВт. Кроме того, его используют для оптимизации скоростного режима вентиляторов. Этот элемент разрабатывался специально для систем вентиляции, кондиционирования и управления насосными станциями. Благодаря использованию коммуникационных карт и встроенному регулятору частотник ATV212 может использоваться в общем обслуживании здания.

Существует ряд преимуществ элемента:

• применение технологии уменьшения объема конденсатов позволила сделать ATV212 более компактным и устойчивым к помехам, которые создают электромагнитные волны;
• наличие пульта управления позволяет на расстоянии плавно регулировать скоростные режимы вентиляторов, которые могут менять свою производительность и созданное давление;
• наличие автоматического выключателя защищает от замыкания и перегрузки. Этот элемент устанавливается по схеме подключения отдельно. Несмотря на его невысокую цену, он способен значительно продлить срок службы регулятора.

Выбирая по каталогу элементы регулирования, стоит остановить свое внимание именно на частотном регуляторе ATV212, потому что купив его можно:

• сэкономить на потребляемом электричестве, а также получить данные о потребляемой электроэнергии и времени работы;
• создать ограничение по току, когда вентилятор увеличивает обороты вращения;
• уменьшить шум и влияние резонансных явлений при помощи частотной оптимизации;
•  управлять вентиляторами при помощи 7 скоростного режима;
• обеспечить тепловую защиту двигателя и самого регулятора при помощи подаваемых сигналов терморезисторов.

Купить частотный регулятор в Ростове можно в нашей компании, получив квалифицированную консультацию специалистов.

Технические характеристики

Характеристики подключаемого вентилятора и наименование дополнительного пускозащитного оборудования, необходимого для работы частотного регулятора, даны в таблице.

Для работы с пультом управления ПУ ATV частотный преобразователь ATV212 программируется следующим образом:

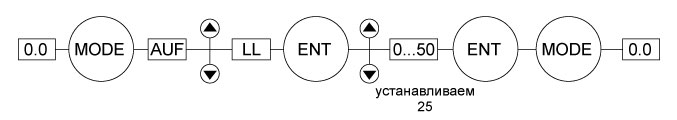

установка нижнего предела регулировки 25 Гц

установка нижнего предела регулирования 25 Гц от внешнего переменного резистора

Автоматический выключатель ВАМУ (GV3) защищает частотный регулятор и двигатель вентилятора как от короткого замыкания, так и от перегрузки по току. Не смотря на то, что частотный регулятор контролирует потребляемый ток, рекомендуется устанавливать независимую защиту по току. Номинальный ток двигателя выставляется на лицевой панели автоматического выключателя ВАМУ с помощью регулировочного диска.

Частотный регулятор ATV212 обеспечивает выполнение следующих функций, необходимых для управления вентиляторами и насосными станциями:

• энергосбережение, квадратичный закон напряжение/частота;
• автоматический подхват вращающейся нагрузки с поиском скорости;
• адаптация токоограничения при наборе скорости вращения;
• подавление шумов и резонансных явлений за счет подбора во время работы оптимальной частоты;
• ШИМ-модуляции до 16 кГц;
• возможности работы на 7-ми фиксированных скоростях;
• встроенный ПИД-регулятор;
• счетчик потребляемой электроэнергии и времени работы;
• автоматический переход резонансных зон двигателя;
• тепловая защита двигателя и частотного регулятора по сигналам терморезисторов РТС;
• защита от токовых перегрузок.

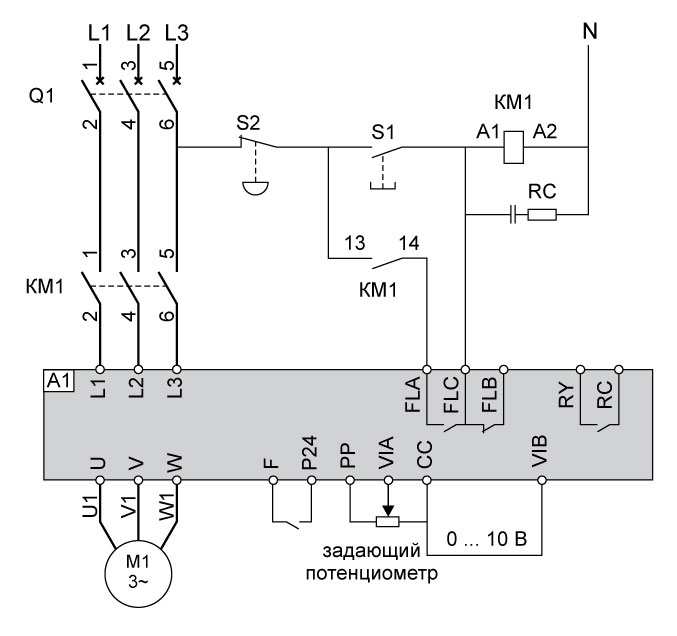

А1 - частотный регулятор ATV212;

Q1 - автоматический выключатель;

М1 - двигатель вентилятора;

КМ1 - магнитный пускатель;

S1 -  кнопка ПИТАНИЕ;

S2 - кнопка ВЫКЛЮЧЕНИЕ

Рекомендуемая комплектация Schneider Electric. Для S1 возможно использовать кнопку XB7EA31, для S2 — XB7EA42, RC-цепочка — LA4-DA2N.

Частотный преобразователь ATV212 (далее частотный регулятор) предназначен для управления трехфазными асинхронными двигателями мощностью от 0,75 до 75 кВт. Был специально разработан для применения в вентиляции, кондиционировании и для управления насосными станциями. Преобразователь ATV212 легко интегрируется в систему обслуживания зданий за счет использования различных коммуникационных карт и имеет встроенный ПИД-регулятор.

В конструкции ATV212 была использована новейшая технология уменьшение емкости конденсаторов цепи постоянного тока.

Это позволило существенно уменьшить размеры регулятора, сделать его более устойчивым к внешним электромагнитным помехам.

Частотный регулятор ATV212 применяется в системах вентиляции и кондиционирования для регулирования скорости вращения двигателя вентилятора.

Для упрощения управления вентилятором, частотный регулятор ATV212 может быть подключен к пульту дистанционного управления ПУ ATV.

Все действия по включению/выключению вентилятора и плавному регулированию скорости вращения могут производиться с пульта. При этом вентилятор меняет свою производительность приблизительно в два раза, а создаваемое давление в четыре раза.

Пульт ПУ ATV может быть установлен на дверце щита управления или на стену недалеко от вентилятора. Длина соединительных проводов от регулятора до пульта управления должна быть не более 10 метров. При необходимости вынести управление от частотного регулятора на расстояние до 13 метров можно использовать вход 0-10 В.

Характеристики подключаемого вентилятора и наименование дополнительного пускозащитного оборудования, необходимого для работы частотного регулятора, даны в таблице.

Для работы с пультом управления ПУ ATV частотный преобразователь ATV212 программируется следующим образом:

установка нижнего предела регулировки 25 Гц

установка нижнего предела регулирования 25 Гц от внешнего переменного резистора

Автоматический выключатель ВАМУ (GV3) защищает частотный регулятор и двигатель вентилятора как от короткого замыкания, так и от перегрузки по току. Не смотря на то, что частотный регулятор контролирует потребляемый ток, рекомендуется устанавливать независимую защиту по току. Номинальный ток двигателя выставляется на лицевой панели автоматического выключателя ВАМУ с помощью регулировочного диска.
